MD380與MD320的兼容性

MD380系列通用變頻器定位于替代MD320系列。因此在很多方面都和MD320兼容，具體見下表：

 MD380產品特點

   在考慮與MD320系列兼容性的同時，也考慮了其整體性能的提升，相比MD320系列變頻器，MD380系列變頻器有如下亮點：
1、涵蓋多個電壓等級：?jiǎn)蜗?20V、3相380V、3相480V、3相690V幾個電壓等級。
2、硬件逐波限流功能，降低變頻器報過流的機率。
3、異步機、永磁同步機的控制2合1。
4、支持多種總線，支持RS485、ProfiBus、CANLink、CANOpen現場總線接口。
5、AO/AI模擬量出廠精度提高（僅限控制板，擴展卡IO除外）。
6、通過擴展卡可以增加電機過熱保護（PT100,PT1000），隔離的±10V輸入。
7、增加用戶可編程功能（PLC卡），編程方法兼容H1u系列PLC。（開發中）
8、功能更強大：
多電機切換，VF分離，內部狀態監控
后臺監控軟件：上載，下載功能碼、示波器功能等
增加了虛擬IO功能，可以將遠程設備如數據采集單元采集的數字量、模擬量，控制系統中間變量做為本機IO或者變量。
外擴液晶的遠程操作盒。
9、性能提升：
優化完善了VF振蕩抑制
VF低頻出力得到改善
SVC調試范圍更寬（1:200），并可實現SVC的轉矩控制
FVC弱磁區輸出力矩能力更強
研發部正在MD380平臺上，解決MD320的遺留性能問題

MD380非標整合

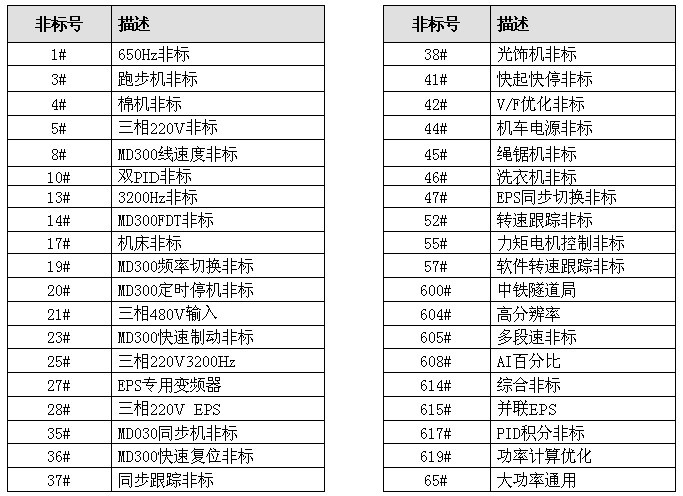

MD380整合了MD320大部分非標功能，如下表所示：

MD380控制板接口

MD380將MD320的DSP板與控制板合二為一（以后產品軟件刷入升級更方便），通過J11用34PIN的電纜與驅動板連接。對于塑膠件的機型，通過J2接口與內置鍵盤相連。通過J3（FFC排線）與通用編碼器擴展卡連接。通過J12與I/O擴展卡連接。通過J7（RJ45）連接外引鍵盤，也是燒錄和后臺監控接口（使用專用的接口卡和線纜）。板用戶端子與MD320基本兼容 。

編碼器擴展卡接口

控制板J3與擴展板之間通過18Pin FFC軟排線與擴展卡相連，主要擴展編碼器接口板（FFC線編碼：15041067,15041056），如下表所示：
