通訊卡分為RS-232通訊接口卡和RS-485通訊接口卡，為匯川公司MD320變頻器專用擴展卡，可分別提供RS-232和RS-485兩種通訊模式，其兩者的電氣參數符合國際標準，用戶可根據需要選擇RS-232通訊卡或RS-485通訊卡，以實現遠程串口方式控制變頻器運行及參數設定等功能；通訊卡的詳情請參考《MD320串行通訊協議》。
匯川MD320變頻器專用擴展卡，通訊卡
型號說明
名稱
型號
功能
RS-232通訊卡
MD32-232
RS232通訊接口卡
RS-485通訊卡
MD32-485
RS485通訊接口卡
腳位
含義
4
RS232-TXD
5
RS232-RXD
7-8
WGND

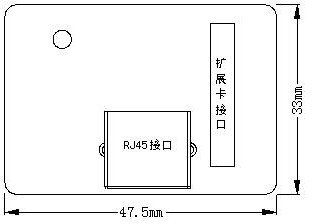

外形尺寸及安裝方式： 外形尺寸圖如下圖所示：
1）請在變頻器完全斷電的情況下安裝 2）將通訊卡與變頻器控制板的擴展卡接口良好接觸 3）用M3螺絲固定通訊卡，如下圖所示
注意：為避免通訊信號受外界干擾，通訊連線最好使用標準雙絞線，禁止使用平行線；最好選用屏蔽電纜作為RS-232信號線。 RS-485通訊卡使用說明：
