PROFIBUS是國際上開發的現場總線標準，MD32PFS符合標準的PROFIBUS現場總線的國際標準，和匯川技術的變頻器一起使用能實現變頻器是現場總線的一部分，實現真正的現場總線的控制。
撥碼開關說明：
接口說明： 1)可插拔線纜端子頭-4PIN
端子標識
名稱
功能
PE
大地線
保護地
DG
通訊卡電源地
PROFIBUS數字地
B ( TR- )
數據線負極
PROFIBUS數據線
A ( TR+ )
數據線正極
2)PROFIBUS 9針標準接口說明
此接口和PROFIBUS標準的接口信號完全相同
G
5V電源地
電源地
V5
5V電源
電源
B數據線
A數據線
RTS
請求發送信號
發送控制

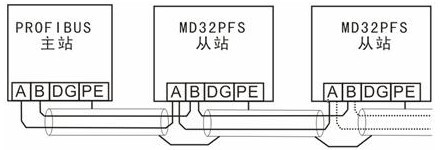

3)與PROFIBUS的連接示意圖
PROGFIBUS的連接方式MD32PFS提供了兩種方法，其中DB9為標準的SIEMENS的DB9插座。對系統的PE級一定要可靠的接地。如果使用的波特率比較高，必須嚴格的按照SIEMENS的DB9接線標準。對不同的波特率有不同的導線長度，具體描述如下表：
傳輸率Kbps
9.6
19.2
187.5
500
1500
6000
12000
導線A(m)
1200
600
200
100
導線B(m)

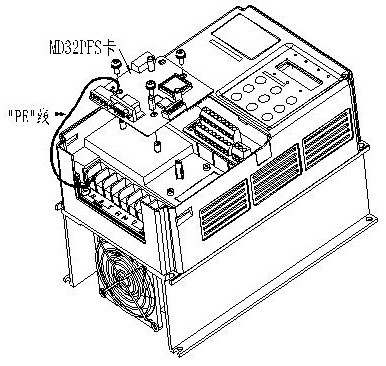

MD32PFS卡端子示意圖如圖
