H0U系列控制器具備可編程邏輯控制(PLC)和可編程文本顯示器(TOD)功能的工業用控制器,均給用戶提供了開放的二次編程功能。其硬件配置功能豐富,集中的開關量輸入輸出端口、模擬量輸入輸出端口、可編程通訊端口、以及可編程中英文顯示液晶屏界面,功能強大實用,可用于恒壓供水、螺桿空壓機、拉絲機等工業設備上,尤其是與MD320系列變頻器配合工作,能使得控制系統更簡潔,功能更強大。目前H0U系列有H0U-88B1L和H0U-88B1G兩款機型,根據行業不同,提供了不同的結構型式。在以下的描述中以H0U-88B1L/G代表兩種機型。
制袋機械、玻璃磨邊機、陶瓷拋光機、拉絲機、水鉆機、卷繞機、林木機械、木工設備、卷粘毛刷機、細拉機、鏜孔機、高速成圈機、水輪機焊絲排線機等等

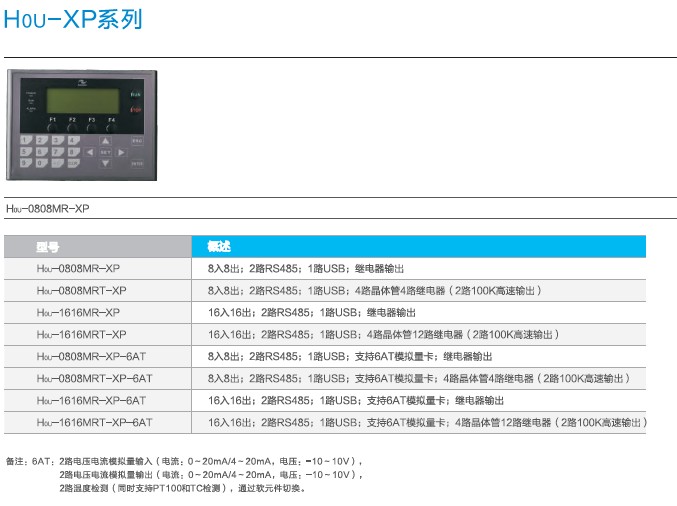

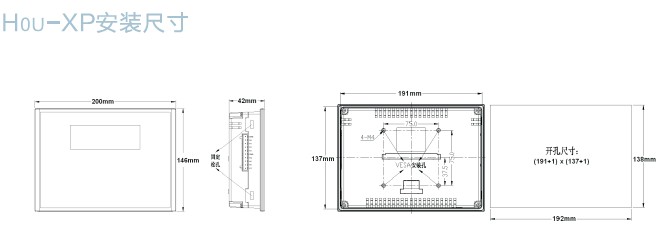

控制器尺寸與安裝方法

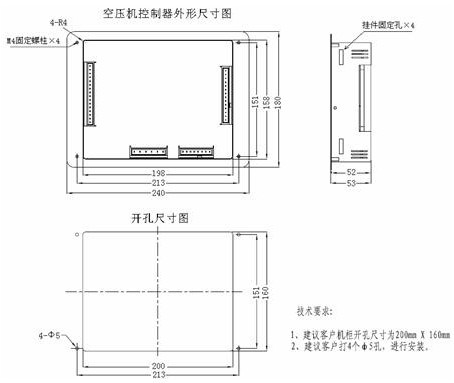

控制器為一體結構,采用空壓機柜門嵌入安裝方式,控制器安裝尺寸如下: 控制器采用四枚金屬掛件固定。將控制器嵌入面板后,由柜面內側將掛鉤嵌入掛鉤固定孔,向柜面側旋緊掛鉤上的螺釘即可。(部分機型提供了四個固定螺柱)
硬件配置與信號參數指標
端口類型
信號屬性
信號電平
備注
開關量
輸入
X0~X7
24VDC
檢測用電源由控制器內部提供,COM為公共端
輸出
Y0~Y5
220VAC,最大5A
為C1公共端
Y6、Y7
為C2公共端
低壓模擬量輸入
AI1
4 mA ~20mA,0~10V
內置物理量直接計算功能
AI2
AI3
PT100
分辨率為1℃,量程為-10℃~150℃,誤差為1%
AI4
分辨率為1℃,量程為-5℃~240℃,誤差為1%
CT1(a、b相)
電流檢測
100mA
采集精度為3%,總體精度與使用的CT1相關,量程決定于CT1變比
CT2(a、b相)
采集精度為3%,總體精度與使用的CT2相關,量程決定于CT2變比
交流電源檢測
ABC三相交流電源線電壓
380VAC,三相
檢測電壓及相序,電壓檢測精度為3%
模擬量
AO
0~10V
負載電阻2k歐以上
通訊口
聯機或后臺通訊
RS485
內部協議
與變頻器通訊
MODBUS協議,主站
電源輸入
控制器電源
220VAC
小于10VA,(可工作范圍160VAC~246VAC)
界面配置
項目
配置
特點
LCD點陣顯示
點陣型單色LCD顯示模塊,可顯示4行漢字或ASCII字符,每行可顯示12個漢字
顯示屏對比度用戶可通過界面操作進行調節。
具有內置LED背光燈陣列,
LED指示燈
共有3只LED狀態指示燈
每個指示燈都動作都可由編程決定
按鍵面板
8只按鍵
功能由文本編程決定
