項目
|
規格
|
|
基
本
規
格
|
最高頻率
|
矢量控制：0～300Hz V/F控制：0～600Hz
|
|
載波頻率
|
0.5kHz～16kHz；根據負載特性，自動調整載波頻率。
|
|
輸入頻率分辨率
|
數字設定：0.01Hz
|
|
基
本
規
格
|
|
模擬設定：最高頻率×0.025％
|
|
控制方式
|
開環矢量控制（SVC）、V/F控制
|
|
啟動轉矩
|
0.5Hz/150％
|
|
調速范圍
|
1：100 （SVC） 1：50（V/F)
|
|
穩速精度
|
±0.5％（SVC） 1%（V/F)
|
|
過載能力
|
150%額定電流60s；180%額定電流2s。
|
|
轉矩提升
|
自動轉矩提升；手動轉矩提升0.1％～30.0％
|
|
V/F曲線
|
三種種方式：直線型；多點型；N次方型V/F曲線 V/F分離
|
| 加減速曲線 |
直線或S曲線加減速方式 四種加減速時間，范圍：0.0～6500.0s |
|
直流制動
|
直流制動開始頻率：0.00Hz～最大頻率，制動時間：0.0s～36.0s，
制動電流：0.0%～100.0%（電機額定電流）
|
|
點動控制
|
點動頻率范圍：0.00Hz～50.00Hz；點動加減速時間0.0s～6500.0s
|
| 簡易PLC、多段速運行 |
通過內置PLC或控制端子實現最多16段速運行 |
| 內置PID |
可方便實現過程控制閉環控制系統 |
| 過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
| 轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘 |
|
個
性
化
功
能
|
上電外圍設備安全自檢
|
可實現上電對外圍設備進行安全檢測如對地短路
|
|
共直流母線功能
|
可實現多臺變頻器共用直流母線的功能
|
|
MF.K 鍵
|
可編程鍵：命令通道切換/正反轉運行/點動運行功能選擇
|
|
運行命令通道
|
兩種通道：操作面板給定、控制端子給定
|
| 舜停不停 |
瞬時停電通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 |
| 虛擬IO |
五組虛擬DI/DO，可實現簡易邏輯控制 |
| 定時控制 |
定時控制功能：設定時間范圍：0.0min～6500.0min |
| 多電機切換 |
四組電機參數，可實現四個電機切換控制 |
| 電機過熱保護 |
選配I/O擴展卡1，模擬量輸入AI3可接受電機溫度傳感器輸入（PT100 PT1000) |
| 強大的后臺軟件 |
支持變頻器參數操作及虛擬示波器 |
|
輸
入
輸
出
特
性
|
|
|
| 命令源 |
操作面板、控制端子、串行通訊口給定，可實現多種方式切換 |
|
主頻率源
|
有10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定，串行口給定可實現多種方式切換
|
|
輔助頻率源
|
有10種輔助頻率源：可靈活實現輔助頻率微調、頻率合成
|
|

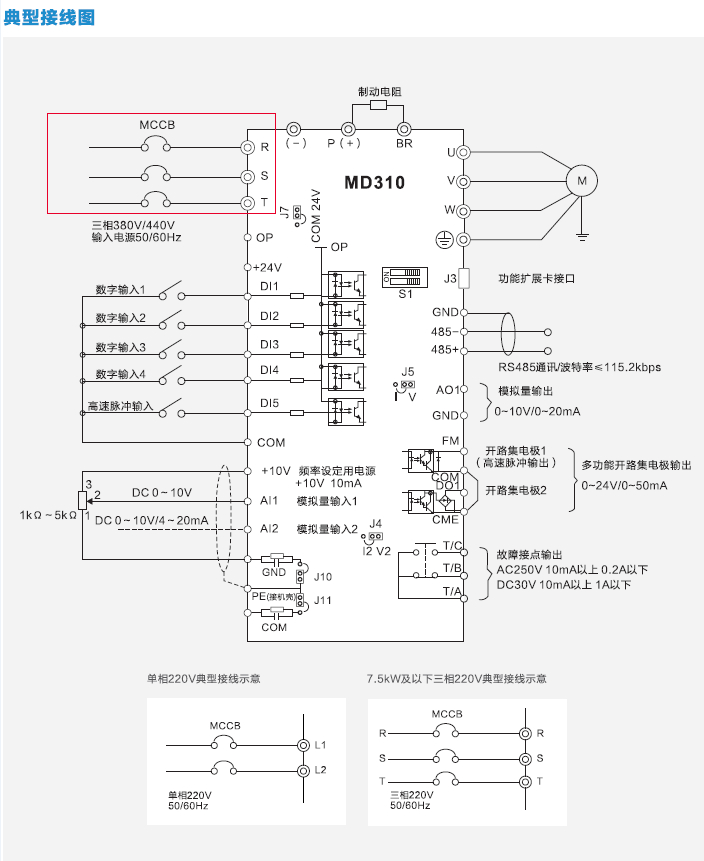

輸入端子
|
5路數字輸入端子，其中一路可作高速脈沖輸入，支持最高20KHz。
2兩路模擬量輸入端子，其中一路只能用作電壓輸入：0～10V，另一路可作電壓或電流輸入：0～10V 或0~20mA
擴展能力：5個數字量輸入端子，一路模擬量輸入端子，支持－10～10V電壓輸入 且支持：PT100/PT1000
|
|
輸出端子
|
標準：
1路高速脈沖輸出端子，（可選為開路集電極式），支持0～50KHz
1路數字式輸出端子
1路繼電器輸出端子
1路模擬輸出端子，支持0～10V電壓輸出或0~20mA電流輸出
擴展能力：
1路數字式輸出端子
1路繼電器輸出端子
1路模擬輸出端子，支持0～10V電壓輸出或0~20mA電流輸出
|
|
顯示與鍵盤操作
|
LED顯示
|
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
|
|
保護功能
|
|
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等。
|
|

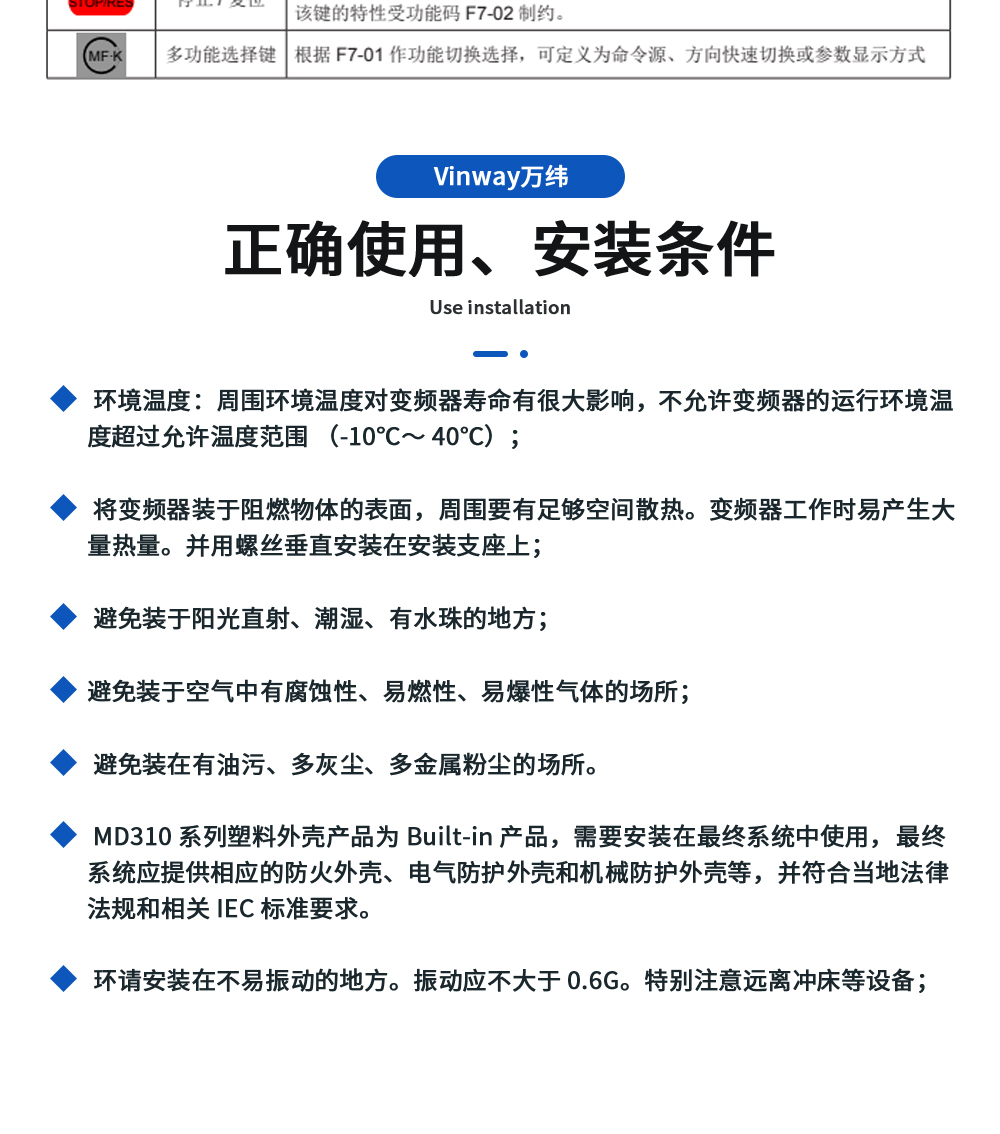

使用場所
|
|
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽份等；
|
|
環
境
|
防護等級
|
IP20
|
|
海拔高度
|
低于1000m，高于1000 m請降額使用
|
|
環境溫度
|
－10℃～＋40℃（環境溫度在40℃～50℃，請降額使用）
|
|
濕度
|
小于95％RH，無水珠凝結
|
|
振動
|
小于5.9m/s2（0.6g）
|
|
存儲溫度
|
－20℃～＋60℃
|
|
污染等級
|
2級(詳細說明請參照IEC61800-5-1：4.2.6)
|
