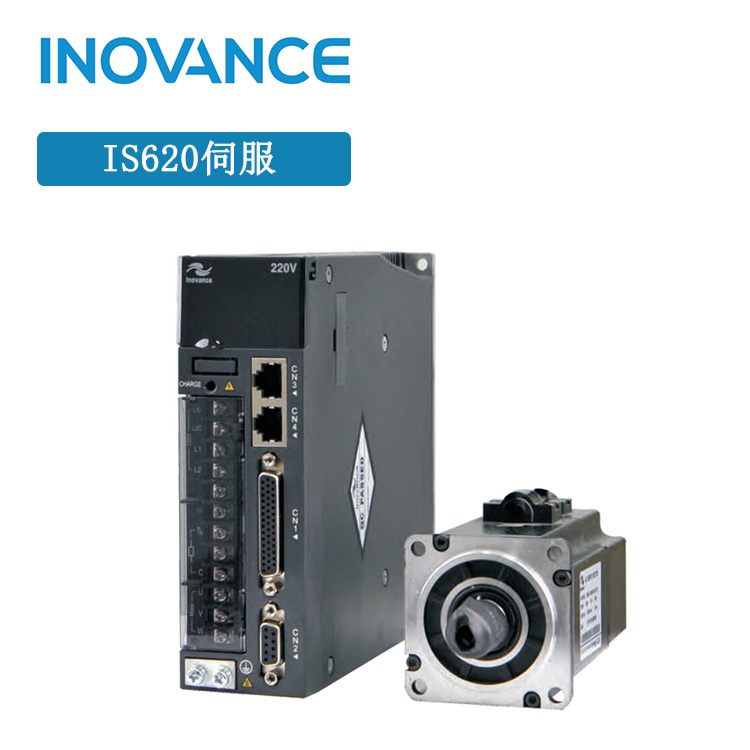

IS620M 系列伺服驅動器產品是我司為MECHATROLINK-II 系統研制的高性能中小功率的交流伺服驅動器。該系列產品功率范圍為100W~7.5kW,物理層采用10Mbps 的RS485 通訊接口,支持MECHATROLINK-II 通訊協議,配合上位機控制器(如新代系統)可實現多臺伺服驅動器組網運行。提供了剛性表設置,慣量辨識及振動抑制功能,使伺服驅動器簡單易用。配合包括小慣量,中慣量的ISMH 系列20 位增量式編碼器的高響應伺服電機,運行安靜平穩。
適用于半導體制造設備、貼片機、印刷電路板打孔機、搬運機械、食品加工機械、機床、傳送機械等自動化設備,實現快速精確的協同控制。
伺服驅動器直接連在工業用電源上,未使用變壓器等電源隔離。為防止伺服系統產生交叉觸電事故,請在輸入電源上使用保險絲或配線用斷路器。因伺服驅動器沒有內置接地保護電路,為構成更加安全的系統,請使用過載、短路保護兼用的漏電斷路器或配套地線保護專用漏電斷路器。嚴禁將電磁接觸器用于電機的運轉、停止操作。由于電機是大電感元件,產生的瞬間高壓可能會擊穿接觸器。外接控制電源或24Vdc 電源時請注意電源容量,同時為幾個驅動器供電或者多路抱閘供電時,電源容量不夠會導致供電電流不足,驅動器或抱閘器失效。制動電源為24V 直流電壓源,功率需參考電機型號,且符合抱閘功率要求。
系統配線注意事項:
◆ 外接制動電阻時,請拆下伺服驅動器P⊕-D端子間短接線后再進行連接。
◆在單相 220V配線中,主回路端子為 L1、L2,保留端子請勿進行接線。
